产品说明:
设备要具备监测数据准确、误差小、长年运行、无漂移稳定可靠;抗雷击、维护方便、数据采集传输组网灵活可靠、环境适应性强、后期运行维护方便、性价比高等特点:
监测数据准确:采用感应式水位检测原理,水位感知不受水质、积沙等环境条件影响,水位变化判断监测准确、误差小。
稳定性高:设备长时间运行,监测数据稳定可靠,无漂移。
安全性高:设备可在雷雨等恶劣天气环境安全运行,抗雷击、抗干扰能力强。
环境适应性强:设备采用主动跟踪式测控原理,可在细小、潮湿、有泥沙的常规测压管环境条件下,常年稳定精准测量。
安装使用方便:设备结构紧凑,采用一体化独立设计,安装使用方便,采用独立供电及灵活的无线组网方式,最大可能的降低施工成本,提高系统运行安全稳定性。
免维护运行:完善的防护措施,提高了设备整体性能,整体设备可达到常年全天候稳定可靠、免维护运行。
灵活的参数设置及数据测报方式。
技术参数:
测量变幅:0-20米(量程可定制);
水位分辨率:0.1cm;
测量基本误差:≤±1cm;
测量回差:≤±1cm;
重复性误差:≤±1cm;
通讯方式:GPRS公共移动网络、无线自组网等通讯方式;
灵活可设的测报方式:具有定时自报、随机自报、查询应答、变化量及时测报等;
供电状态自动监测,电源低压报警上传;
参数设置及人工置数功能;
数据存储容量:不低于2MB;
实时时钟、自动校时功能;
现地数据及状态显示功能;
设计和安装指导:
1.1监测内容
对XX座水库XXX个监测点,部署大坝安全监测设施,前端设备由跟踪式智能渗压遥测仪、太阳能供电系统等组成。跟踪式智能渗压遥测仪采用低功耗设计,内置自组网无线通讯模块,数据通过无线网络发送至信息管理中心。
1.2监测原理
采用跟踪式智能感知及监测控制技术,实时感知水面的位置并能跟踪水面变化,将水面的位置信息转换为水位数据显示上传。设备集水面智能感知、变化跟踪、数据采集处理、无线自组网数据传输、自供电等一体化设计,具有低功耗、抗雷击抗干扰、数据准确、稳定可靠,不受水质及管底积沙等因素影响等特点。
1.3监测点设计
在坝体布置监测纵断面,布置XXX个监测断面,每个监测断面部署XXX个坝体测压管、XXX个坝基测压管,每个测压管安装一套监测设备。为保证监测数据的准确性、稳定性,设备运行可靠性,渗流监测设备采用新一代跟踪式智能渗压遥测仪,实现测压管水位数据的自动监测及数据采集传输。监测点设备由跟踪式智能渗压遥测仪及太阳能供电系统组成,所有水库大坝共设计XXX处渗压监测点,配置XXX套跟踪式智能渗压遥测仪。根据国家《土石坝安全监测技术规范》SL551-2012的要求,实现对测压管渗压水位数据的自动测报。
1.4通讯与供电设计
1.4.1通讯系统
为满足实时传输,稳定地将数据服务提供给业主单位,且满足水库的管理理念,本项目采用无线传输方案,监测点与数据中心通过无线网络传输,最大程度降低施工难度,提升后期维护的水平。
1.4.2供电系统
监测站及通信网关设备均采用太阳能及后备锂电池供电系统,满足设备自身运行需要。太阳能供电系统包括太阳能电池板、电池、太阳能控制器,以及其他配件,对于太阳能电池板功率,电池容量需要根据当地气象局给出的标准天气情况具体确定。太阳能供电时,需根据当地的日照时间、最长阴雨天气来配置太阳能电池板大小以及电池容量。确保蓄电池能够持续给设备供电。电池板制作安装支架,朝向正南,倾角在20-45°之间,根据当地太阳高度角来确定。注意不要有任何遮挡,否则影响充电,视情况定期清洁太阳能板。电线走线选用国标线缆;太阳能板接线要牢固,裸露在外面的线要穿管。蓄电池正负极不要短接,接口处做好防水处理。
1.5测压管制作
1.5.1测压管安装
(1)测压管宜采用镀锌钢管或硬塑料管,一般内径不宜大于50mm。
(2)测压管的透水段,一般长1~2m,外部包扎无纺土工织物,透水段与孔壁之间用反滤料填满。
(3)测压管的导管段应顺直,内壁光滑无阻接头,应采用外箍接头,管口通常高于地面,并加保护装置,防止雨水进入和人为破坏。
1.5.2测压管钻孔
为留有足够空隙填充封孔材料,测压管内径小于50mm时,钻孔直径不宜小于100mm。
造孔采用干钻,严禁用泥浆固壁,为防止塌孔时,可采用套管跟进护壁。
1.5.3测压管制作
测压管由透水管段和导管段组成。透水管段开孔率宜10%~20%(呈梅花状分布,排列均匀和内壁无毛刺),外部包扎无纺土工织物。管底封闭,不留沉淀管段。
1.5.4测压管安装
埋设前应对钻孔深度、孔底高程、孔内水位、有无塌孔以及测压管加工质量、各管段长度、接头、管帽情况等进行全面检查并做好记录。
下管前应先在孔底填约10cm厚的反滤料。
下管过程中,必须连接严密,吊系牢固,保持管身顺直。就位后,应立即测量管底高程和管水位,并在管外回填反滤料,直至本测点的设计进水段高度。
1.5.5测压管封孔
测压管透水反滤段以上应严密封闭,以防降水等干扰。封孔材料,宜采用膨润土球或高崩解性粘土球。
1.5.6灵敏度检验
测压管安装、封孔完毕后应进行灵敏度检验。检验方法采用注水试验,一般应在库水位稳定期进行。试验前先测定管中水位,然后向管内注清水。若进水段周围为壤土料,注水量相当于每米测压管容积的3~5倍;若为砂粒料,则为5~10倍。注入后不断观测水位,直至恢复到或接近注水前的水位。对于粘壤土,注入水位在五昼夜内降至原水位为灵敏度合格;对于砂壤土,一昼夜降至原水位为灵敏度合格;对于砂砾土,1~2h降至原水位或注水后水位升高不到3~5m为合格。
1.5.7管口保护
灵敏度合格的测压管,应尽快安设管口保护装置。管口保护装置,一般可采用混凝土预制件、现浇混凝土或砖石砌筑,但均要求结构简单、牢固,能防止雨水流入和人畜破坏,并能锁闭且开启方便。尺寸和形式,应根据测压管水位的测读方式而定。
1.6设备安装

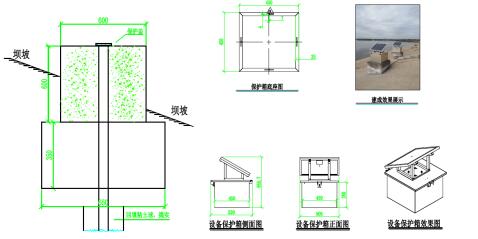

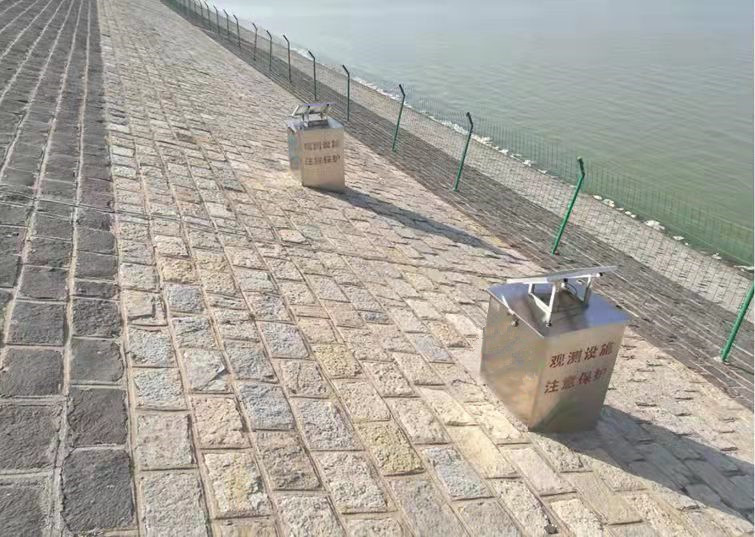

跟踪式智能渗压遥测仪一体化设计,自身带保护装置,直接安装在测压管顶端的基座上,设备安装图如下:
|
