产品说明：
一、技术指标
1．工作压力：70MPa；
2．恒压精度：±2%F·S;
3．压力显示精度：0.01MPa；
4．流量调节范围：0.01～25mL/min（单泵，在0～70MPa任何压力下）；
0.01～10mL/min（双泵，在0～70MPa任何压力下）；
5．恒流精度：±0.3%F·S；
6．流量显示精度：0.01mL；
7．单泵容积：100mL，双泵容积：100mL×2=200mL；
8．充液时间：6.25min；
9．电源：380V，50HZ
10．功率：0.75KW
二、主要结构

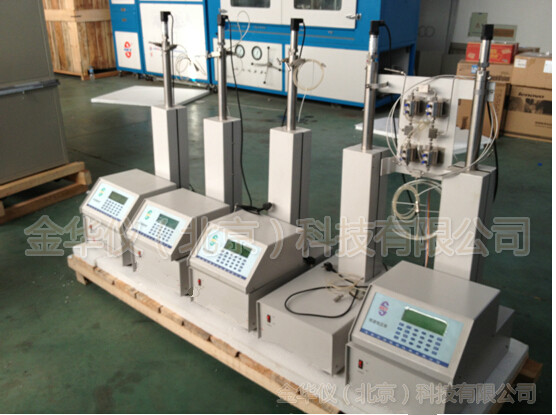

恒速恒压泵由泵体、传动机构、减速机构、交流伺服电机、交流伺服系统、光电编码器、压力变送器、控制器、液晶显示器等组成。双缸泵配有自动换向系统。详见外型图
三、控制功能
1．工作模式
a．本控制器可控制两台泵连续不间断运行，也可选择控制单台泵运行。
b．运行模式
恒速恒压泵有恒流、恒压两种运行模式，可任意选择。
c．流量设定
在恒流模式下，按设定键再按数字键可任意设定输出流量，按确定键后，
按运行键，泵按设定流量输出介质。
d．恒压设定
在恒压模式下，按设定键，再按数字键，可任意设定恒定压力，按确认键后按运行键，泵按设定压力恒压输出。
1．充、排液功能
按控制面板上的充排液键，选择充液、排液功能，泵可以25mL/min的流量快速充液或排液。
2．系统设置
按系统键，可设置柱塞直径及压力极限保护值。
设置好后按确定键，再按返回键返回。返回后储存。
3．停止、暂停、继续功能
当泵要停止运行按停止键。
当泵要暂停按暂停键，要恢复运行按继续键。
四、技术特征
1．采用大屏幕液晶显示屏，背光显示，可清晰地显示泵的运行状态压力、流量等参数。
2．所有参数可通过触摸式开关键盘快速方便地输入。
3．采用日本进口交流电机、伺服系统、控制泵的运行，具有很高运行精度，转矩大，体积小，重量轻等特点，伺服务系统还具有欠压保护、过流保护、过压保护、漏电保护、过载保护等功能。
4．减速采用进口减速机，具有传动平稳，传动比准确，噪音低等优点。
5．泵具有排量大，输出压力高等特点。在60MPa的压力下排量可达25mL/min。
6．双泵采用电磁阀自动控制气动阀实现双泵换向，具有自动跟踪运行压力，即预增压功能，使双泵换向平稳无脉冲。
7．具有恒压、恒流双重运行模式，适用于各种驱替场合。
8．可任意设置泵的极限保护压力，确保安全运行。
9．泵具有极限位置保护，达到极限位置后可自动停泵或退泵。
10．采用高精度滚珠丝杠，传动精度高，传动平稳。
11．泵体加工精细，柱塞经过研磨，尺寸精度高，光洁度高，确保排量准确，高压无泄漏。
12．采用标准RS232接口，由计算机控制泵的运行。
13．结构设计人性化，泵体安装在一个工作平台上，操作键盘成45°斜面方便操作，便于维护。
|
