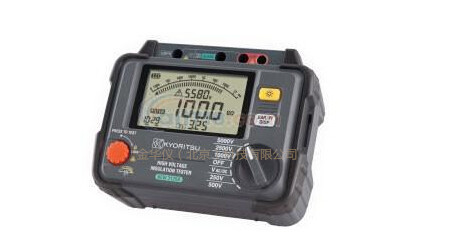

KEW3125A/3025A 是5量程（3125A）,4量程（3025A）测量绝缘电阻的高压绝缘电阻计。
● 设计符合国际安全规格：
IEC 61010-1，-2-030(CAT III 600V /CAT IV 300V 污染度2)
IEC 61010-031(手持式探针要求标准)
● 自动放电功能：测试电容性负荷的绝缘电阻时，测量后自动释放充电电荷。放电状态可在电压模式中确认。
● 背光功能便于在阴暗光线或夜间工作。
● 条形图显示测量结果。
● 带电线路警告标志和蜂鸣警告。
● 自动关机功能：为避免忘记关机造成的电池浪费，测量后10 分钟无操作时仪器将自动关机。
● 自动测量和PI 测量（极化指数测量），DAR 测量（诱电吸收比测量）。
KEW3125A高压绝缘电阻计安全标准
IEC 61010-1 ，-2-030，CAT III 600V 污染度2，CAT IV 300V 污染度2
IEC 61010-031 （手持式探针要求标准）
MODEL 7165A（CAT IV 600V）
MODEL 7264（CAT IV 600V）
MODEL 7265（CAT IV 600V）
? KEW 3125A/3025A 和测试线结合使用时，一般使用两者中较低的测试种类。
IEC 61326-1，-2-2 EMC 标准
IEC 60529 IP40
EN50581 RoHS 标准
KEW3125A高压绝缘电阻计特点
●显示: 液晶显示 绝缘电阻量程：最大1200计数 VAC/DC量程：最大630计数 条形图： 最大36点 DAR/PI值：最大9.99 时间：最大99.59
●低电池警告: 电池标志(4个等级)
●超量程显示: 显示“OL"标志（绝缘电阻量程） 显示“Hi"标志（电压量程）
●自动量程: 移动到高一级范围: 1000计数 移动到低一级范围: 80计数(仅绝缘阻抗量程)
●自动关机功能: 操作后10分钟自动关机（此功能在测试中不工作）
●使用环境条件: 海拔2000m以下
●精确度保证温湿度范围: 23?C±5?C/相对湿度85%以下（无结露）
●操作温度与湿度范围: 0?C~40?C /相对湿度85% 以下（无结露）
●存储温度与湿度范围: -20?C~+60?C /相对湿度75% 以下（无结露）
●过载保护: 绝缘抵抗范围: AC1200V/10秒。 电压范围: AC720V/10秒。
●耐 电 压: AC5160V(50/60Hz)/5秒 (电路与外箱间)
●绝缘阻抗: ≥1000MΩ/ DC 1000V (电路与外箱间)
●尺 寸: 177（L）×226（W）×100（D）mm
●重 量: KEW3125A: 1.9kg（含电池）, KEW3025A: 1.7kg（含电池）
●电 源: DC12V: 碱性电池 size C (LR14) × 8节
KEW3125A高压绝缘电阻计技术参数
|
量程
|
绝缘电阻
|
|
|
250V
|
500V
|
1000V
|
2500V
|
5000V(3125A)
|
|
测定范围
|
0.0~100.0MΩ
|
0.0~99.9MΩ
80~1000MΩ
|
0.0~99.9MΩ
80~999MΩ
0.80~2.00GΩ
10.0~99.9GΩ
|
0.0~99.9MΩ
80~999MΩ
0.80~9.99GΩ
8.0~100GΩ
|
0.0~99.9MΩ
80~999MΩ
0.80~9.99GΩ
8.0~100GΩ
80~1000GΩ(1TΩ)
|
|
精确度
|
±5%rdg±3dgt
|
±5%rdg±3dgt
|
±5%rdg±3dgt
|
±5%rdg±3dgt
|
±5%rdg±3dgt
±20%(100G以上)
|
|
短路电流
|
约 1.5mA
|
|
额定测定
电 流
|
0.5MΩ负荷时
1mA~1.2mA
|
1MΩ负荷时
1mA~1.2mA
|
2.5MΩ负荷时
1mA~1.2mA
|
5MΩ负荷时
1mA~1.2mA
|
---
|
|
开路电压
|
500VDC+30%
-0%以内
|
1000VDC+20%
-0%以内
|
2500VDC+20%
-0%以内
|
5000VDC+20%
-0%以内
|
---
|
|
电压测试
|
AC30-600V, DC30-600V, ±2%rdg±3dgt
|
|
外形尺寸
|
177(L)×226(W)×100(D)mm
|
|
重量
|
约 1.9kg (含电池)
|
KEW3125A高压绝缘电阻计附件:
测试线探棒：MODEL7165A（包括MODEL8255带塑模的直线型探针）
接地线：MODEL7264
保护线：MODEL7265
碱性电池 size C (LR14) x 8节
使用说明书
便携箱MODEL9179
金属钩MODEL8019
直线型探针MODEL8254
